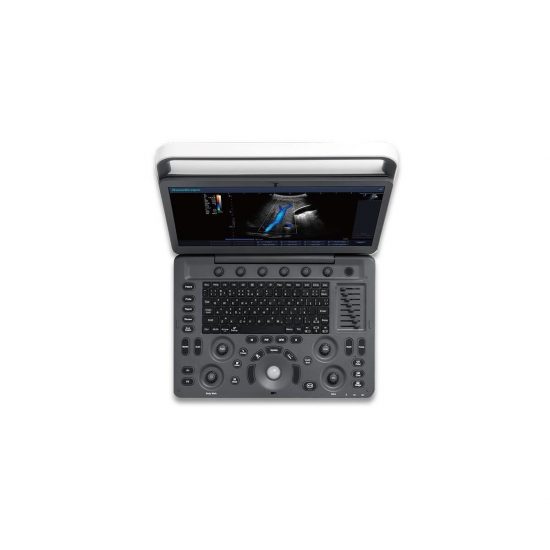

Ecograf portabil SonoScape E2

Modelul E2 este un sistem cu ultrasunete Doppler color cu performante deosebite si aspect compact și modern, care oferă o gamă largă de aplicații pentru a ajuta utilizatorii in scanarile de rutină. Software-ul E2 oferă posibilitatea de a efectua calcule automate pentru a spori încrederea utilizatorilor în diagnosticul dat, dar și pentru a economisi timp in cadrul consultatiei, pentru comunicarea cu pacientul.

Optimizarea automată a imaginii

Prin apăsarea unui singur buton, imaginea este reglată și optimizată automat, economisind timp cu reglarea parametrilor. În plus, cu Auto Focus on, zona de focalizare urmărește adâncimea casetei ROI, deoarece este pozitionată în câmpul de scanare, oferind utilizatorilor o calitate excelentă a imaginii în zona dorită.

Calcul automatizat

Auto IMT este utilizat pentru a determina nivelul sclerozei vasculare prezente la pacient, urmărind automat grosimea vaselor carotide.

A. Caracteristici generale:

1. Aplicatii: Abdomen, Cefalic, OB/Ginecologie, Cardiologie, Vascular periferic, Parti moi, Musculo-scheletale, Transvaginale, Transrectal;

2. Moduri imagistica: B, M, Anatomical M, Color M, CFM, PDI/DPDI, PW, CW, TDI, TDI+PW, TDI+M;

3. Funcții și configurații: Frecvență reglabilă în 5 benzi în modul B (undă fundamentală și undă armonică), μ-scan, Imagistica compusă, LGC (8 benzi), Index specific țesuturilor, Rotație imagini, Widescan, HPRF, Mod simultan (Triplex), Urmărire automată PW, IMT automat, Scr-Zoom, imagini panoramice în mod B, ghid pentru biopsie, vizualizare ac, EkG, SR Flow, modul standby.

4. Modul B:

• Amplificare: 0 – 255 reglabil;
• Adâncimea de scanare: ≥ 40 cm;
• Focalizare: poziție de focalizare și gamă reglabile ;
• Harta gri: 1 – 16, 16 tonuri de gri;
• Putere: 1 – 100% reglabil, 5% la fiecare pas;
• TSI: (4 nivele) țesut adipos, muscular, lichid și normal;
• TGC: glisoare cu 8 segmente;
• LGC: 8 benzi reglabile;
• Rată cadre: 106 fps (in functie de sondă);
• Mărimea și poziția ROI-ului culorilor: reglabil;
• Inversiune: sus/jos, stanga/dreapta;
• Interval de frecvență: 3 pași, reglabil;
• Filtru perete vas reglabil: min, scazut, mediu, înalt, maxim;
• PRF: 0,5 – 10 KHz (in functie de sondă);
• Densitatea liniei reglabilă: min, joasă, medie, înaltă;
• Energie culoare/direcție: 7 niveluri reglabile pentru culoare.

B. Măsurare/Analiză și Rapoarte: setare parametrii masuratori, pachet de masuratori specifice unei aplicații (Obstetrica, Parti moi, Ginecologie, Vascular, Abdomen, Cardiac, Urologie, Pediatrie), rapoarte de măsurare specifice aplicației (valori de măsurare editabile, inserarea imaginii, previzualizare raport, format de export: TXT, PDF, HTML), auto IMT.

C. Stocare și gestionare a datelor:

• Stocare pe hard disk: 1T;
• Setarea timpului de stocare a filmului 2D: Stocare retrospectivă: 1 – 120 s & Stocare prospectiva: 1 – 480 s; stocare „freeze”: 1 – 170 s;
• Serviciu de partajare a imaginilor (Samba);
• Exportul datelor pe o unitate USB sau pe DVD ;
• Format de export: imagine in format BMP, JPG, TIF; format cine AVI, WMV; format raport PDF, TXT, HTML; format DICOM.

D. Modul Doppler

• Reglarea de bază a culorii: 9 niveluri reglabile;
• Persistență selectabilă: Oprit, Scăzut, Med. Înalt, Max (in functie de sondă).

E. Specificații fizice:

• Dimensiune: 378 mm x 352 mm x 114 mm (LxHxD);
• Greutate: aprox. 6.5 kg (bateria inclusa);
• Monitor medical de înaltă rezoluție, de 15,6 “;
• Monitor LCD, iluminare de fundal cu LED;
• Porturi sondă: două.

F. Sonde disponibile:

Sonda liniară L741:

• Aplicatii: musculo-scheletal, parti moi, vascular periferic, superficial;
• Gama de frecventa: 4,0 – 16,0 MHz;
• Fereastra acustica: 49 mm × 10 mm;
• FOV: 46 mm;
• Adâncime: ≥ 11 cm;
• Widescan: 10°.

Sonda Convexă

• Aplicații: musculo-scheletal, părți moi, vascular periferic, superficial.
• Gama de frecventa: 1,0 – 7,0 MHz;
• Elemente: 128;
• Raza de curbură: 50 mm;
• Fereastra acustica: 60 mm × 18 mm;
• FOV: 60⁰;
• Adâncime: ≥ 40 cm;
• Widescan: 15°.

Sonda sectoriala 3P-A:

• Aplicație: Cardiologie;
• Gama de frecventa: 1,0 – 6,0 MHz;
• Fereastra acustica: 25 mm × 16 mm;
• Câmp vizual: 90°;
• Adâncime: ≥ 30 cm.
